Обзор и тестирование корпуса AZZA Spartan 102E

Компания AZZA отечественному потребителю не известна. Корпуса и блоки питания этого производителя до недавнего времени поставлялись лишь в несколько стран, среди которых США, Канада и Великобритания. И это, признаться, внушает надежду на неплохое качество продукции AZZA. Так это или нет, мы выясним в данном обзоре, который посвящен корпусу Spartan 102E.Сразу обратим ваше внимание, что под именем Spartan выпускаются две модели. Старая с индексом 101 имеет схожий дизайн, но внутренне устройство и организация вентиляции кардинально отличаются. Spartan 102 — более прогрессивный вариант, который соответствует современным требованиям к игровым корпусам в плане удобства эксплуатации и организации охлаждения.Характеристики
МодельAZZA Spartan CSAZ-102E
Тип корпусаMiddle-Tower
Размеры, мм469 (В) x 216 (Ш) x 510 (Г)
МатериалСталь 0,7 мм
Вес, кг7,17
ЦветЧерный
Форм-факторFull ATX / ATX / Micro ATX
Устройства 5,25"4
Устройства 3,5" внешние2
Устройства 3,5" внутренние4
Поддерживаемое количество карт расширения7
Вентиляторы1х 120 мм фронтальный
1х 120 мм тыловой
1х 120 мм боковой
Интерфейсные разъемы2x USB 2.0, микрофонный вход и выход на наушники
УпаковкаПоставляется Spartan 102E в коробке голубого цвета с изображением корпуса на ней.
AZZA Spartan 102E AZZA Spartan 102E
На боковых гранях приведены характеристики данного продукта. С двух сторон имеются ручки в виде прорезей, что упрощает транспортировку.Название корпуса написано шрифтом, навевающим воспоминания об игровой серии Halo. Там, кстати, и главный герой был суперсолдатом проекта Spartan. Но на этом все ассоциации с известной игрой заканчиваются. В самом корпусе нет ничего космического.Внутри рассматриваемая модель упакована в полиэтилен и уложена в пенопластовые поддоны-фиксаторы. Блестящие поверхности корпуса (дверца, акриловое окно) имеют защитные наклейки.
AZZA Spartan 102E
Комплект поставкиВсе дополнительные аксессуары находятся в пакетике внутри корпуса. Это набор винтов, пластиковые стяжки на защелках, подключаемый к материнской плате динамик и инструкция. Латунные шестигранные стойки для платы отсутствуют, но есть две пластиковые. Винтов ровно столько, сколько необходимо для установки всех необходимых компонентов, без запаса.
AZZA Spartan 102E
Внешний видКорпус имеет классическую цельную конструкцию. Выполнен в формате Middle-Tower размерами 469x216x510 мм. Дизайн нельзя назвать сверхоригинальным, но выглядит Spartan вполне симпатично.
AZZA Spartan 102E AZZA Spartan 102E
Все выполнено в черном цвете, только над кнопками Power и Reset есть подсвечиваемая синяя пластиковая вставка. Пятидюймовые отсеки закрыты дверцой, фиксирующейся магнитом. К каркасу дверцы прикручена блестящая панель, на которой отлично видно пыль.
AZZA Spartan 102E
Нижняя часть передней панели выполнена в виде трех секций с металлическими решетками.В верхней части корпуса расположены два разъема USB, гнезда для наушников и микрофона.
AZZA Spartan 102E
Боковая стенка имеет двухсекционное окно с прикрученным 120-мм вентилятором. Он распложен напротив процессора, но соответствующие отверстия позволяют разместить еще один вентилятор напротив видеокарты.
AZZA Spartan 102E
Обратная стенка сплошная, но слегка выпуклая. Выступающая секция позволяет проложить под поддоном материнской платы кабели.Все крышки фиксируются винтами с накатанной головкой, поэтому легко снимаются без применения инструмента.Вверху есть вентиляционные отверстия и посадочные места под два вентилятора типоразмера 120 мм. Сюда же можно установить радиатор системы водяного охлаждения.
AZZA Spartan 102E
Внизу тоже есть вентиляционные отверстия для блока питания и дополнительного вентилятора. В данном случае предусмотрена установка не только 120-мм моделей, но и вентиляторов размера 92 и 80 мм. Кстати, на фотографии внизу видно, что одно из отверстий для большого вентилятора забыли просверлить.
AZZA Spartan 102E
Теперь давайте взглянем на заднюю часть корпуса.
AZZA Spartan 102E
Внизу расположен отсек для блока питания. Заглушки слотов расширения и вся поверхность имеют вентиляционные отверстия. Приятно отметить наличие отверстий для шлангов СВО с резиновыми насадками.Обилие вентиляционных отверстий — хорошо. Но жесткости корпусу это не придает. Хотя толщина стали больше чем у многих Aerocool.Внутреннее устройствоТеперь давайте заглянем вовнутрь корпуса. Вместо единой стойки у корпуса три отсека для пятидюймовых и трехдюймовых устройств. Для блока питания внизу предусмотрены мягкие виброгасящие прокладки.
AZZA Spartan 102E
Поддон материнской платы имеет большой вырез напротив процессорного разъема. Это должно упростить монтаж систем охлаждения с усилительной пластиной, которая прикручивается с обратной стороны платы. Хотя практика показывает, что при таком боковом расположении этого «окна» доступ к «бекплейт» все равно ограничен.
AZZA Spartan 102E
Есть и другие отверстия, позволяющие спрятать за платой кабели и провода.Корзина для 3,5" накопителей повернута под углом 90 градусов. Устройства монтируются в специальные контейнеры. Ширина корпуса такова, что позволяет использовать SATA-кабели не только с Г-образными разъемами, но и с простыми. Жесткие диски сидят достаточно глубоко, и упираться в стенку кабели не будут.
AZZA Spartan 102E
В корпусе используется три вентилятора диаметром 120-мм. Все они подключаются к обычному четырехконтактному разъему. Один на стенке мы уже видели. Еще один, тоже из прозрачного пластика с подсветкой, расположен спереди.
AZZA Spartan 102E
Для доступа к нему достаточно снять переднюю панель, которая сидит на защелках. Фиксация не очень плотная и демонтаж не вызовет проблем. Для нормального притока воздуха к этому вентилятору спереди распложены решетчатые секции. На металлической стенке под вентилятором видны круговые отверстия. В целом, конечно, даже при такой перфорации эффективность вентилятора, зажатого между разными поверхностями, будет не очень высокая. Да и повернутая корзина не способствует охлаждению жестких дисков. Хотя, как покажет наше тестирование, с этой задачей передний вентилятор все равно справляется отлично.Третий вентилятор разместился на задней стенке, выдувая горячий воздух из корпуса. Подсветки он не имеет.
AZZA Spartan 102E
Как видно по верхней фотографии, заглушки дополнительных плат съемные, фиксируются винтами.Общее качество обработки не вызывает нареканий: заусениц и острых граней нет.СборкаЖесткие диски и SSD монтируются в специальные контейнеры, которых всего четыре. Один рассчитан для SSD, три для НЖМД. Последние вставляются вовнутрь такого каркаса и фиксируются защелками. При желании устройства можно дополнительно зафиксировать снизу винтами. Но и без них накопители сидят настолько плотно, что извлечь их из контейнера потом не так уж и просто. В противовес этому фиксация контейнера в стойке не очень жесткая.
AZZA Spartan 102E
Нарекания вызывает система монтажа оптических приводов. Безвинтовое крепление должно упростить жизнь, но на деле все обстоит иначе. Устройства в отсеке фиксируются дверцой с пупырышками. И попасть этими фиксаторами в соответствующие отверстия не так просто. Суть этой процедуры станет понятна из нижней фотографии, на которой отверстие и фиксатор обведены зеленым.
AZZA Spartan 102E
А вот монтаж системной платы осуществляется очень быстро. Нет необходимости вкручивать стойки, плата прикручивается к специальным выпуклым местам прямо на поддон. Блок питания можно расположить вентилятором вверх или вниз. Высота ножек корпуса 15 мм, так что приток воздуха снизу будет нормальный. Хотя из-за дополнительных препятствий такое расположение для охлаждения внутренних компонентов блока питания все равно немного хуже. Для нашего тестирования мы установили блок вентилятором вверх. Отметим, что при таком его расположении прикрутить рядом вентилятор не выйдет — мешаются провода.
AZZA Spartan 102E
Спрятать основной кабель питания за поддон может быть проблематично. Жесткий жгут сгибается с трудом и даже немного выгибает поддон. Впрочем, с таким сталкиваются даже пользователи Zalman. Кабель дополнительного питания вообще не скрыть, его длины не хватит. При наличии удлинителя его можно было пустить под платой наружу через верхнее отверстие, но таковых удлинителей в комплекте нет.Даже если не все удалось спрятать, навести порядок с остальными кабелями помогут пластиковые жгуты. Причем они не одноразовые, так что при частом изменении содержимого системного блока не будет возникать вопросов с поиском новых фиксаторов.Небольшой минус — подключение вентиляторов только к разъему «molex». Из-за этого к модульному БП приходится подключать еще один кабель, и внутри болтаются лишние провода.При верхнем расположении вентилятора на боковой стенке могут возникнуть проблемы с монтажом габаритных систем охлаждения. С нашим кулером Thermalright Venomous X высотой 16 см боковая крышка уже не закрывалась. Поэтому мы скрутили вентилятор и поставили его напротив видеокарты. Такое расположение в случае наличия хорошего кулера на процессоре даже более актуально, ведь современные графические ускорители греются очень сильно.Конфигурация корпуса такова, что позволяет устанавливать видеокарты длиной до 34 см. В Saprtan без проблем влезет любой современный графический адаптер.Ну и напоследок приведем фотографию того, как все это выглядит в собранном виде с родной иллюминацией в темном помещении.
AZZA Spartan 102E
Тестовый стендКонфигурация тестового стенда следующая:
  • процессор: Core i7-975 EE (3,2@3,8 ГГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • видеокарта: GeForce GTX 570 AMP! Edition;
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1730 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт).

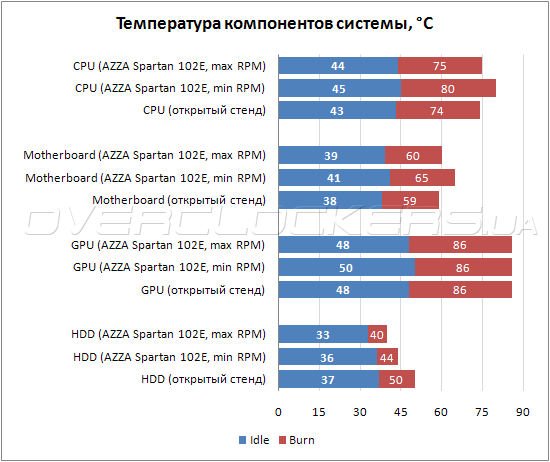

Все тесты проводились на операционной системе Windows 7 Ultimate x64. Прогрев процессора осуществлялся программой OCCT 3.1.0. Видеокарта прогревалась игрой Crsysis Warhead Benchmarking Tool, демо Ambush на максимальных настройках качества в 1920x1080. Жесткий диск прогревался стресс-тестом в Everest. Температуры компонентов снимались посредством специальных утилит. Тесты внутри корпуса проведены при прямом подключении корпусных вентиляторов к блоку питания (максимальные обороты) и через переходник на 5 В (минимальные обороты). Проведено сравнение с температурой компонентов системы на открытом стенде без дополнительного обдува.Результаты тестирования
AZZA Spartan 102E
Сразу бросаются в глаза одинаковые температуры графического процессора видеокарты во всех режимах. Это компенсировалось оборотами вентилятора стоковой системы охлаждения, но разница была мизерная и видеокарта не шумела больше. Тем более что главным источником шума стали корпусные вентиляторы, подключенные на 12 В. При подключении на 5 В проблема с шумом исчезает, но рабочие температуры немного возрастают. Хотя разницу в несколько градусов нельзя назвать критической. Так что внутри корпуса даже на низких оборотах вентиляторов компоненты будут греться не намного больше, чем на открытом стенде. Ну а жесткий диск в корпусе даже холоднее.ВыводыAZZA Spartan 102E — интересный корпус с неплохой функциональностью. Нижнее расположение блока питания, развернутая корзина для жестких дисков с быстрым их извлечением, возможность монтажа СВО — все отвечает современным требованиям для корпуса среднего класса. Хорошо организована вентиляция. Предустановленно три вентилятора диаметром 120 мм. А при желании в Spartan можно установить восемь вентиляторов такого размера. Родные вентиляторы шумные, но это проблема легко решается при подключении их на 5 В, вот только переходников или регуляторов в комплекте нет. Неудобное крепление оптических приводов тоже стоит отнести к недостаткам. Даже если вы уже не пользуетесь этими устройствами, можете столкнуться с неудобствами при монтаже реобаса. Еще производитель сэкономил на пылевых фильтрах. Внешне корпус смотрится приятно и не вычурно. Да и подсветка с прозрачным окном придется по душе некоторым покупателям. Только вот панелька на дверце маркая и любая пыль на ней очень хорошо видна. Так что этот элемент дизайна оказался не очень практичным.Подводя общий итог, можно сказать, что это вполне неплохой корпус, но по качеству исполнения до моделей Zalman или старших CoolerMaster немного не дотягивает. Зато по цене конкурирует с ними весьма успешно, что не способствует привлекательности данной покупки.Оборудование для тестирования было предоставлено следующими компаниями:
